Je kocht het PDF-patroon, drukte een pagina of dertig af, plakte ze op een avond aan elkaar, knipte in stof waar je echt om gaf — en het afgewerkte kledingstuk kwam een maat te klein uit. Niets in de afdruk waarschuwde je. Het patroon kromp gewoon ergens tussen het bestand en het papier.
Er is bijna altijd één oorzaak: de printer verkleinde de pagina's om ze passend te maken, en het hele patroon kwam op ongeveer 94 tot 96 procent van zijn werkelijke formaat uit. Bij een testvierkant van 10 cm is dat een vierkant van 9.4 cm. Over een lijfje verdeeld is dat een hele maat.
Deze gids behandelt de oplossing: de regel die het voorkomt, hoe je het controleert met het testvierkant van het patroon zelf, en hoe je een copyshop-patroon op ware grootte in tegels over gewone vellen A4 of Letter verdeelt.
Kijk eerst welk soort patroonbestand je hebt
De meeste PDF-patronen worden in twee versies geleverd:
- Tegelversie voor A4 of Letter — door de ontwerper al opgesplitst in pagina's op printerformaat, met snijmarkeringen en rasterletters. Heb je deze en drukt hij goed af, dan heb je helemaal geen tegeltool nodig. Druk af op 100% en plakken maar.
- A0- of copyshop-versie — het hele patroon op één enorm vel, bedoeld voor een drukkerij.
Docuslice verdient zijn plek in drie situaties: je kreeg alleen het copyshop-bestand; de tegelversie is opgemaakt voor een papierformaat dat je niet hebt; of je drukt liever op A3 af en plakt half zoveel vellen.
Regel één: druk af op 100%, nooit op Aanpassen aan pagina
Zoek voor alles eerst de schaalinstelling in je afdrukvenster en zet hem vast. Dit is de ene instelling die bepaalt of je patroon klopt.
- macOS — zet in het afdrukvenster Schaal op 100%. Zie je een optie Passend schalen, zet die dan uit.
- Windows — kies in Adobe Acrobat Reader, onder Paginaformaat en verwerking, voor Werkelijke grootte. Zet Papierbron kiezen op basis van PDF-paginaformaat uit als die je dwarszit.
- Browsers — Chrome, Edge en Safari zetten hun afdrukvoorbeeld standaard op Passend binnen afdrukbaar gebied. Schaal op Standaard laten staan is niet genoeg; zet de aangepaste waarde op 100.
Zorg er ook voor dat het papierformaat in het afdrukvenster overeenkomt met het papier dat je werkelijk hebt geladen. Een Letter-document dat naar een A4-lade wordt gestuurd, wordt stilletjes verkleind — dezelfde fout met een andere hoed op.
Stap 1: importeer het patroon

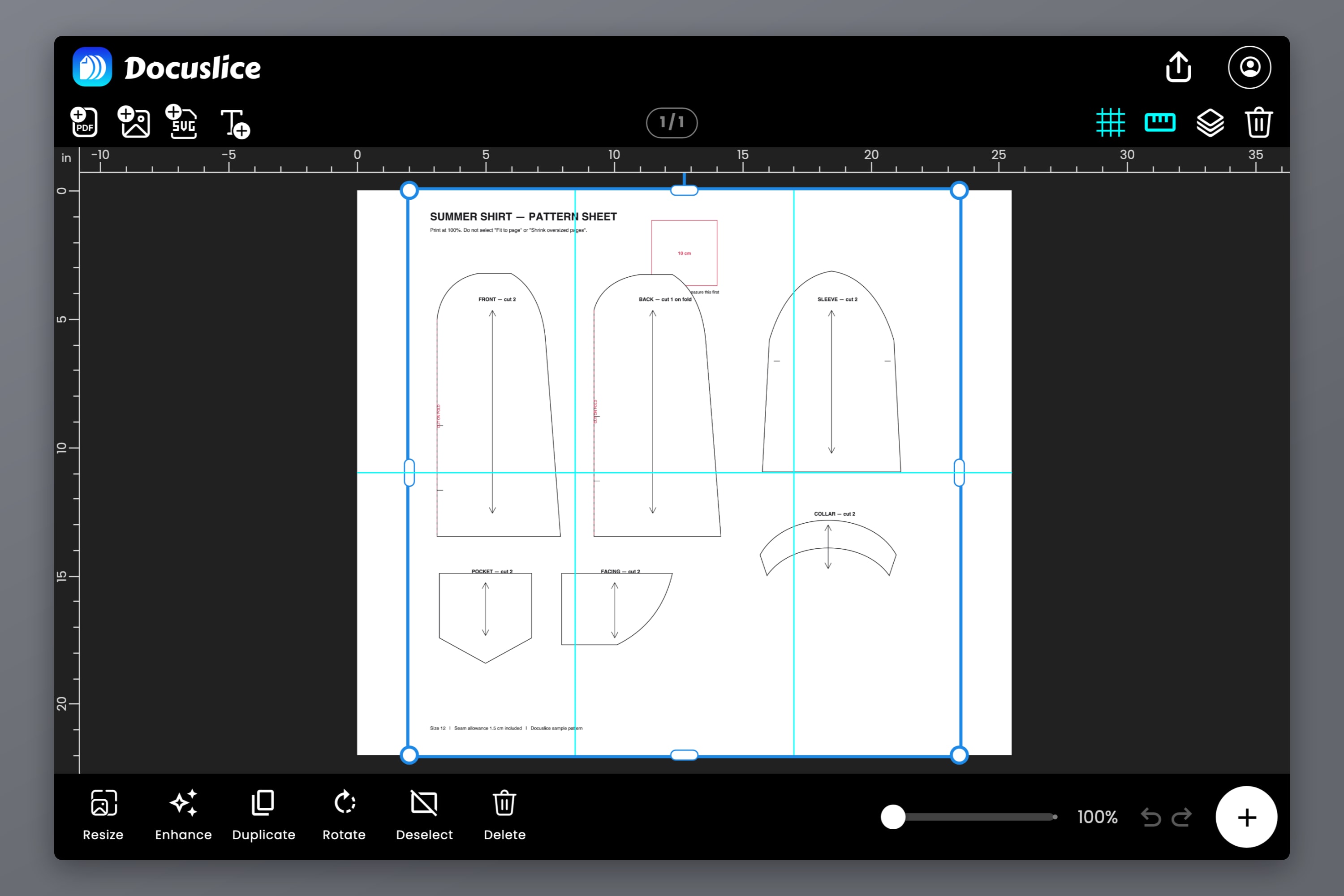

Open Docuslice op web, desktop, iOS of Android, maak een project aan en sleep de patroon-PDF op het canvas — of gebruik PDF importeren. Een patroon van meerdere pagina's komt binnen als pagina's die je afzonderlijk kunt plaatsen.
Stap 2: zet het canvas op het echte formaat van het patroon

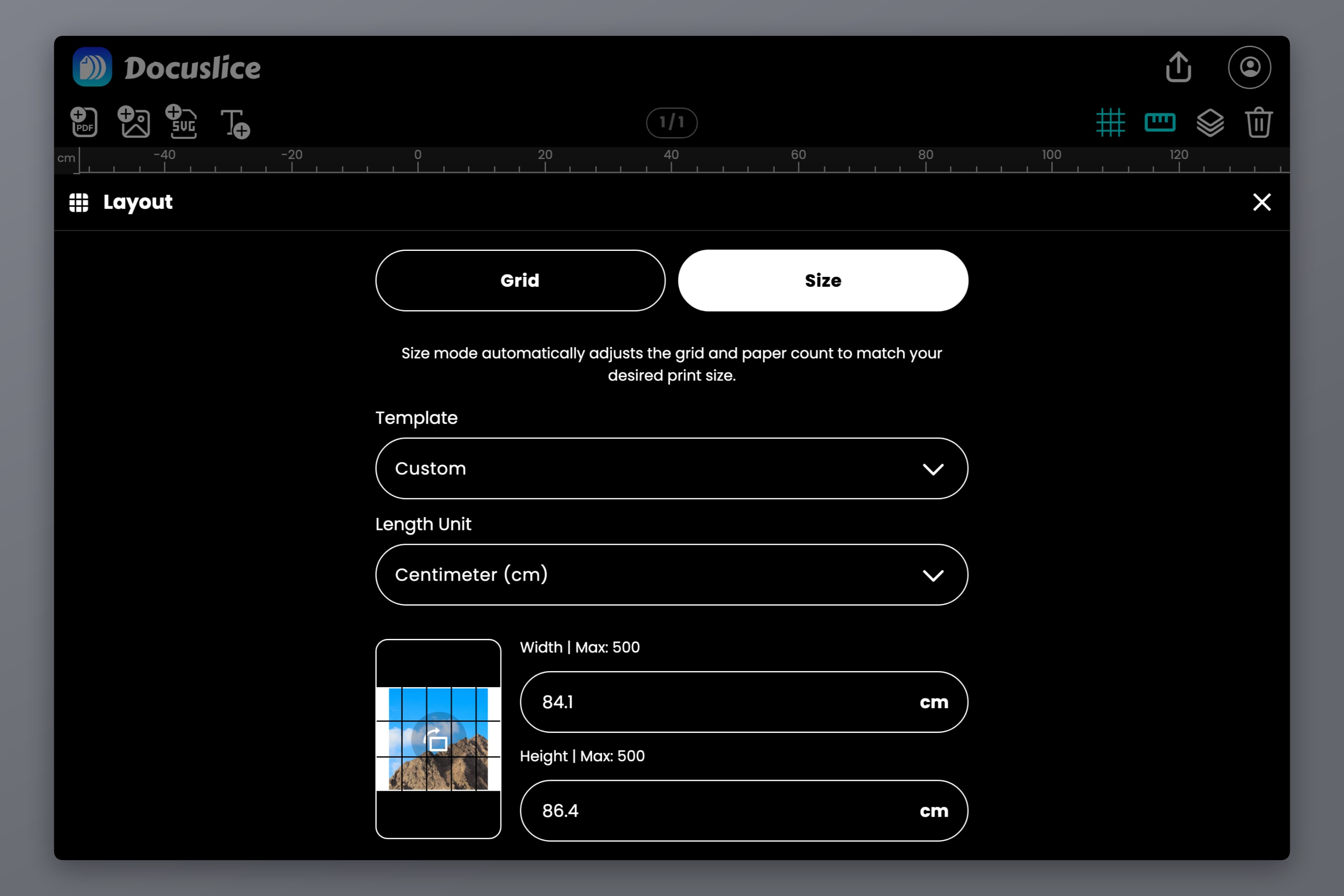

Hier wordt de schaal vastgelegd. Open de opties onder Lay-out en schakel van de modus Raster naar de modus Grootte. De rastermodus vraagt hoeveel vellen je wilt; de grootte-modus vraagt hoe groot het eindresultaat moet zijn, en dat is precies de vraag die een patroon stelt.
Voer de echte afmetingen van het patroon in in millimeter, centimeter, meter, inch of voet. Docuslice berekent dan hoeveel vellen van het door jou gekozen papier nodig zijn om dat vlak te bedekken, in plaats van het patroon te persen in een aantal vellen dat je hebt gegokt. De volledige uitleg over de grootte-modus gaat dieper in op de details als je die nodig hebt.
Als je het echte formaat van het patroon niet kent
Kijk eerst op de instructiepagina van het patroon — de meeste ontwerpers vermelden het. Lukt dat niet, dan is het copyshop-bestand meestal A0, dat is 841 x 1189 mm (33.1 x 46.8 in). Ons overzicht van posterformaten noemt elk A-formaat in mm, cm en inch als je het moet herkennen.
Kies daarna je afdrukpapier — A4 of Letter voor de meeste mensen — en stel de oriëntatie in. Docuslice ondersteunt Letter, Legal, A1 tot en met A6, A3+, Tabloid, Ledger, fotoformaten en aangepaste afmetingen, dus heb je een A3-printer, dan halveert A3 kiezen je aantal pagina's ruwweg.
Stap 3: controleer met het testvierkant van het patroon

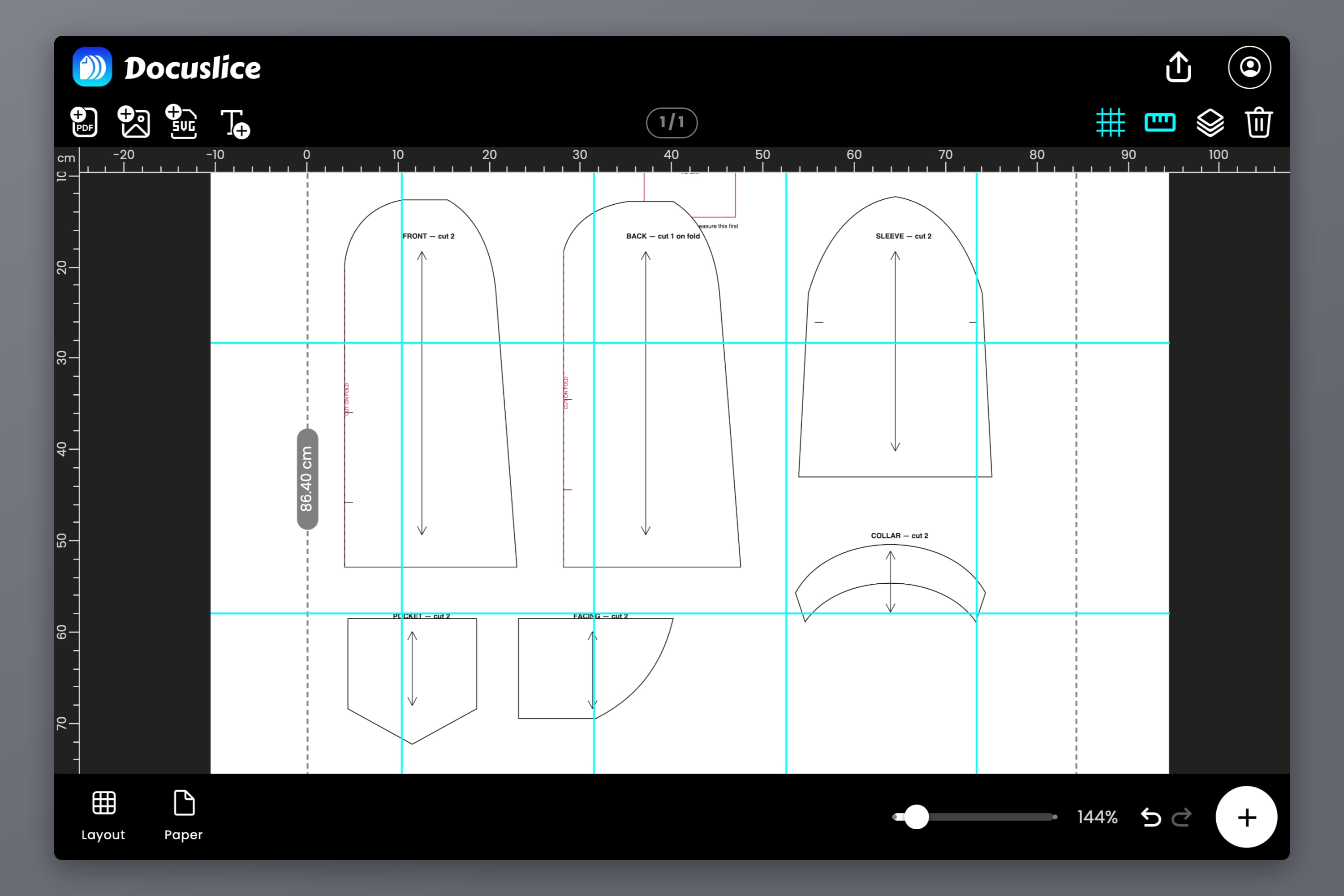

Bijna elk commercieel patroon heeft op de eerste pagina een testvierkant, meestal 10 cm of 4 inch. Het bestaat precies voor dit moment. Druk niet alle dertig pagina's af en hoop er het beste van.
Exporteer, druk maar één pagina af — die met het testvierkant — en meet hem met een stevige liniaal.
Als het vierkant te klein uitvalt
Teken niets opnieuw en pas het canvasformaat niet aan om te compenseren. Een te klein testvierkant is een probleem van het afdrukvenster, en daar zit ook de oplossing:
- Controleer of de schaal echt op 100% of Werkelijke grootte staat. Een vierkant op 94 tot 96 procent van het opgegeven formaat is de klassieke vingerafdruk van Aanpassen aan pagina — de onbedrukbare rand van je printer duwt de hele pagina een paar procent omlaag.
- Controleer of het papierformaat in het venster overeenkomt met het papier in de lade.
- Druk af vanuit een echte PDF-viewer in plaats van een afdrukvoorbeeld in de browser, dat agressiever herschaalt en je minder knoppen geeft.
Alleen als het vierkant na alle drie nog steeds niet klopt, mag je naar een aangepaste schaal grijpen. De correctie is het bedoelde formaat gedeeld door het gemeten formaat: een vierkant van 9.4 cm dat 10 cm zou moeten zijn heeft 10 / 9.4 = 106% nodig. Druk de testpagina opnieuw af en meet nogmaals voordat je verdergaat, want een aangepaste schaal verschuift de inhoud ook richting de paginaranden.

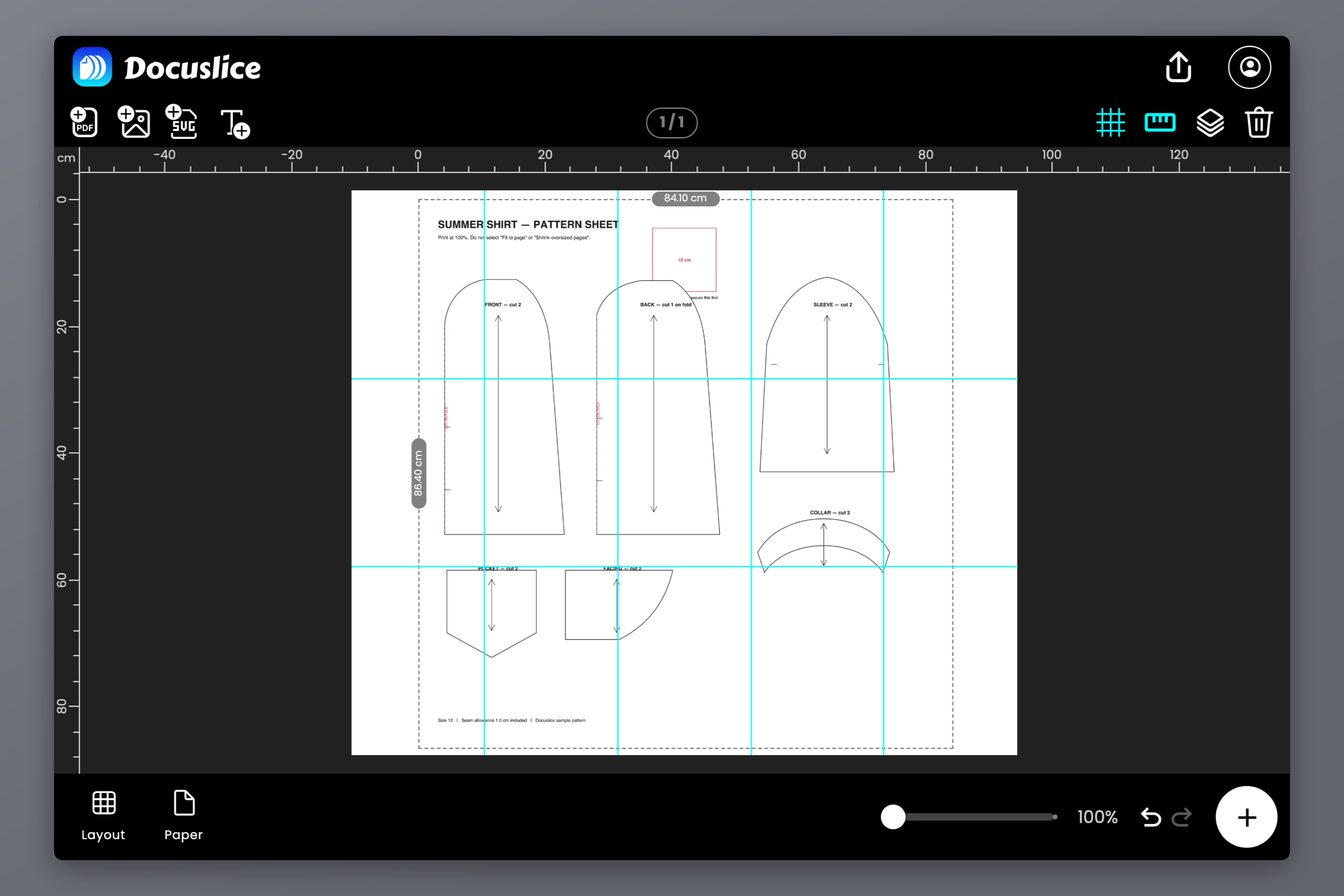

Stap 4: verdeel het patroon in tegels met overlap en paginanummers
Zodra het testvierkant klopt, zet je de volledige tegelindeling op.
- Overlap — zet hem op 50% of hoger. Overlap vult een deel van de marge van elke tegel met de inhoud van de aangrenzende tegel, zodat een snede die net te kort valt op dubbel afgedrukte patroonlijnen terechtkomt in plaats van op blanco papier. Omdat de overlap een aandeel van de marge is, geeft een bredere marge je een bredere band om mee te werken.
- Nummers — zet Kolom & rij aan. Elk vel krijgt rastercoördinaten, dezelfde conventie die patroonontwerpers gebruiken, zodat het sorteren van veertig bijna identieke witte pagina's twee minuten kost in plaats van een avond.
- Snijlijnen en schaar markeringen — zet beide aan. Ze laten precies zien waar je moet snijden, wat bij een patroon zwaarder weegt dan bij een poster, want een verkeerd geplaatste snede kan een knipje opeten.
Stap 5: exporteren en afdrukken
Exporteer als PDF voor één bestand dat je rechtstreeks naar de printer kunt sturen, of als afbeeldingen als je pagina's afzonderlijk wilt afdrukken.
Twee exportkeuzes die je bij patronen bewust moet maken:
- Export-DPI — lijnwerk van patronen doorstaat Standaard (160 DPI) prima. Heeft je patroon dichte arcering, kleine letters of veel elkaar overlappende maatlijnen, dan houdt Hoog (300 DPI) ze uit elkaar. Hoog en Max zijn functies van Pro en Pro+.
- Vector-PDF-export — is je bron echt een vector-PDF, dan houdt de vectorexport de lijnen als lijnen in plaats van ze opnieuw te rasteren, zodat ze op elk formaat strak blijven. Dit is een Pro-functie.
Druk daarna af met dezelfde discipline als bij de testpagina: schaal 100%, juiste papierformaat, geen aanpassen aan pagina.
Stap 6: zet het patroon in elkaar
Dit is het deel dat de meeste gidsen overslaan, en het is precies waar de nauwkeurigheid stilletjes weglekt.
- Snijd maar één marge bij. Docuslice drukt de dubbele strook af in de linker- en bovenmarge van elk vel, dus snijd de rechter- en onderrand van elk vel bij en wijk daar nooit van af. Elk bijgesneden vel ligt dan over de niet-bijgesneden linker- of bovenmarge van zijn buur — de marge met het dubbele beeld — zodat een snede die iets te kort valt op herhaalde patroonlijnen terechtkomt in plaats van op blanco papier. Snijd je bij beide buren beide randen bij, dan verwijder je de overlap die je bewust hebt aangemaakt en houd je een gat over.
- Werk per rij. Plak rij 1 van links naar rechts tot een strook, dan rij 2, en voeg daarna de stroken samen. Het raster in beide richtingen tegelijk opbouwen stapelt de fout dubbel op.
- Laat de markeringen aansluiten, niet de papierranden. Leg de registratiedriehoekjes en de patroonlijnen zelf op één lijn. De papierrand is het minst betrouwbare wat er op de pagina staat.
- Plak aan de achterkant. Plakband aan de voorkant licht de toner op, plakt aan je liniaal en laat het vel bol staan. Van achteren plakken laat je bovendien later een naadlijn opnieuw knippen zonder door lijm heen te snijden.
- Controleer aan het eind één lange lijn. Leg een rechte lat langs een draadrichtingslijn die over meerdere vellen loopt. Is die recht, dan is je montage recht.
Heeft je project maatvastheid nodig in plaats van een goede pasvorm — een houtbewerkingssjabloon, een snijbestand voor leerbewerking, een CNC-indeling — dan behandelt de gids voor sjablonen op schaal 1:1 het kalibratieritueel uitgebreider.
Veelgestelde vragen
Je printer heeft de pagina verkleind om binnen zijn afdrukbare gebied te passen. Bijna elk afdrukvenster doet dit standaard. Zet de schaal op 100% of Werkelijke grootte en druk de testpagina opnieuw af — je hoeft het patroon niet te veranderen.
Ja. Importeer het, zet het canvas in de grootte-modus op de A0-afmetingen, kies A4 of Letter als papier, en Docuslice verdeelt het over de vellen. Zet overlap en paginanummers aan voordat je exporteert.
Nee. Snijd van elk vel de rechter- en onderrand bij en leg elk vel over de niet-bijgesneden linker- of bovenmarge van het aangrenzende vel. De overlapinstelling kopieert de inhoud juist naar die twee marges zodat de vellen aansluiten wanneer je dit zo doet.
Nee. In de grootte-modus vertel jij Docuslice de uiteindelijke afmetingen en het verdeelt precies dat vlak over de vellen. De schaal gaat pas daarna verloren, in het afdrukvenster — en daarom is de controle met het testvierkant zo belangrijk.
Gewoon kopieerpapier van 80 g/m² voldoet prima en laat zich goed plakken. Zwaarder papier kreukt minder snel maar is lastiger langs een naadlijn te vouwen wanneer je overtrekt.
