Você imprimiu o gabarito, colou-o na peça, furou os pontos marcados e agora a ferragem não encaixa. Ou decalcou o contorno no couro e a peça pronta saiu alguns milímetros menor em todas as direções.
Não houve nada de errado com o seu trabalho. A impressão é que estava no tamanho errado.
Para um pôster, alguns por cento não importam — ninguém mede um pôster. Para um gabarito de marcenaria, um molde de couro, um layout de CNC ou laser ou um guia de furação, alguns por cento são a diferença entre uma peça que encaixa e um pedaço de lenha. Este post é sobre tirar da impressora um gabarito de verdade em 1:1 e sobre provar isso antes de comprometer material e uma tarde inteira.
A versão curta: nunca confie na janela de impressão. Imprima uma folha de calibração, meça-a com uma régua de aço e só então imprima o resto.
Passo 1 — Defina as dimensões verdadeiras do gabarito, não o tamanho do papel
Esta é a mudança de raciocínio que resolve a maior parte dos problemas de 1:1.
Quase todo mundo começa perguntando "isso vai em que papel?". A pergunta que importa é outra: qual é o tamanho da coisa no mundo real? Uma frente de gaveta tem 420 mm de largura. Um molde de bainha de faca tem 8.75 in de altura. São esses os números que precisam estar certos. O papel é só o que por acaso está embaixo.

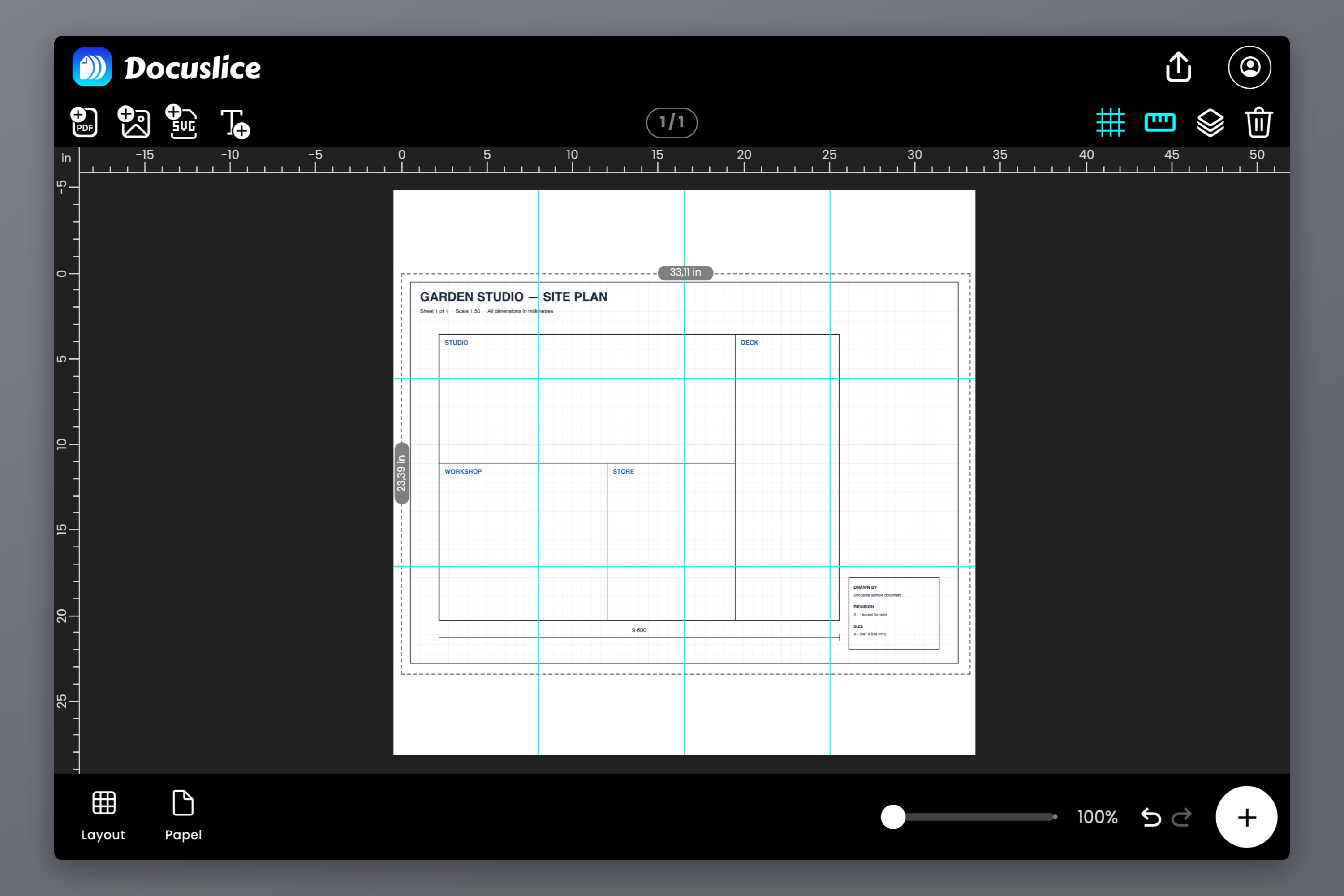

No Docuslice, é para isso que serve o modo de tamanho. Em vez de descrever o layout como linhas e colunas de páginas, você digita o tamanho final da arte e deixa o aplicativo calcular de quantas folhas ele precisa.
- Comece um projeto e importe seu gabarito — um PDF exportado do CAD, a digitalização de um molde de papel ou uma imagem.
- Mude o Layout do modo Grade para o modo Tamanho.
- Digite a largura e a altura reais do gabarito.
Se o arquivo foi exportado em tamanho real a partir do CAD, digite esse tamanho exato e a geometria sobrevive de ponta a ponta. Se for a digitalização de um original em papel, digite a dimensão que você mediu nesse original com uma régua — uma borda conhecida basta, porque definir a largura na proporção correta define a altura também.
O seletor de tamanho e orientação do papel é uma decisão separada, tomada depois. Escolha o que estiver carregado na sua impressora — A4, Letter, Legal, A3 — e a contagem de folhas se atualiza para acompanhar. Mude de ideia sobre o papel mais tarde e o gabarito continua do mesmo tamanho; só o número de folhas muda. Essa separação é o ponto central: o projeto é dono das suas dimensões, o papel não tem voto. Para o tour completo do modo de tamanho, veja como imprimir imagens em um tamanho específico.

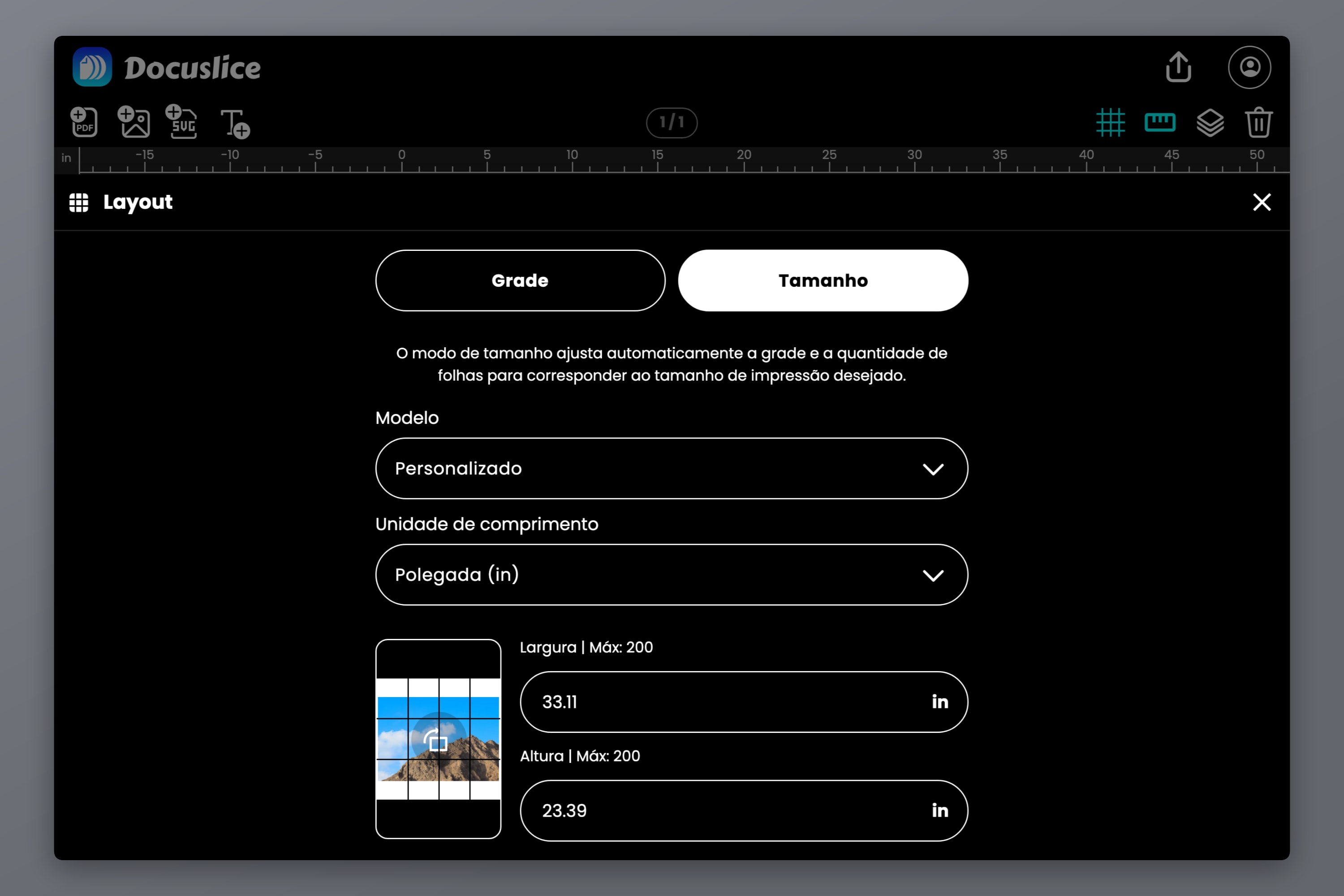

Trabalhe nas unidades que o seu desenho usa
A conversão de unidades é uma fonte silenciosa de erro. Um desenho cotado em polegadas, convertido para milímetros na mão e arredondado em algum ponto do caminho, não vai ter o tamanho de onde você partiu.
O Docuslice aceita milímetros, centímetros, metros, polegadas ou pés, então mude a unidade para casar com o desenho de origem e digite o número direto. Sem aritmética, nada para errar.
As polegadas fracionárias merecem uma palavra. Se a planta diz 15 3/8 in, isso é 15.375 in — não arredonde para 15.4. É um quarto de milímetro, o que parece nada, exceto que erros empilhados de marcenaria não se cancelam.
Passo 2 — A folha de calibração
Aqui está o ritual. Ele custa uma folha de papel e dois minutos, e é a única coisa entre você e um gabarito que mente para você.
Imprima uma folha, não todas
Monte o trabalho e depois imprima apenas a primeira página — toda janela de impressão permite especificar um intervalo de páginas. Antes de enviar:
- Defina a escala da impressora em 100% ou Tamanho real.
- Desligue Ajustar à página, Reduzir para caber e Ajustar à área imprimível. Todos eles. Esta é, de longe, a causa mais comum de uma impressão fora de escala.
- Desligue a impressão sem margens ou de ponta a ponta.
- Confira se o tamanho de papel no driver bate com o tamanho de papel que você escolheu no Docuslice.
Meça com uma régua de aço, não com uma trena
A trena é o instrumento errado. O gancho da ponta é folgado de propósito — ele flutua pela espessura do próprio gancho, para que a fita meça corretamente tanto por dentro quanto por fora — e a lâmina é curva, então nunca assenta plana sobre o papel. Nenhuma das duas coisas importa numa parede de drywall; as duas importam quando você está caçando um erro de 1%.
Use uma régua de aço, uma escala de precisão ou um paquímetro. Deite-a plana, alinhe a marca do zero com o início do detalhe e leia sob boa luz.

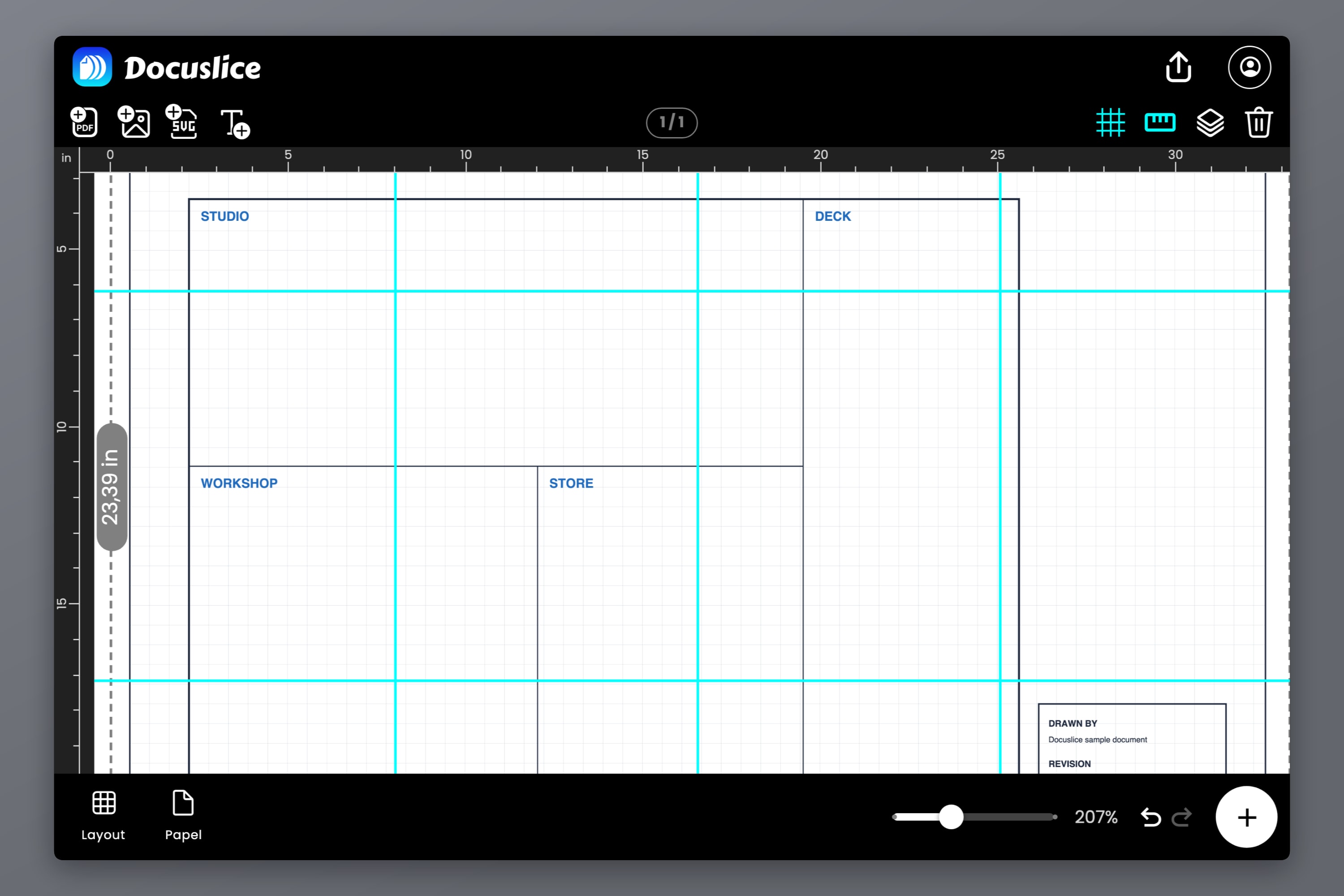

Meça a maior dimensão conhecida na folha, não uma curtinha que seja conveniente. Um erro de 1% sobre uma referência de 20 mm é 0.2 mm, que você nunca vai ver; sobre 250 mm são 2.5 mm, que saltam aos olhos. Se o seu gabarito tem um quadrado de calibração ou uma barra de escala, use-a. Se não tem, adicione você mesmo um retângulo de tamanho conhecido à tela — as réguas e as guias do editor tornam fácil posicioná-lo com precisão.
Transforme a diferença em porcentagem
Não meça no olho. Faça a conta:
fator de escala = comprimento medido / comprimento pretendido
erro % = (fator de escala - 1) x 100Você pediu uma referência de 200 mm e mediu 193 mm. Isso é 193 / 200 = 0.965, então você está imprimindo a 96.5%, um erro de -3.5%. Em um gabarito de 600 mm, isso são 21 mm de erro acumulado.
Meça os dois eixos já que está nisso. Algumas impressoras redimensionam de forma um pouco diferente no sentido da alimentação do papel e no sentido do carro de impressão, o que aparece como um gabarito certo em uma direção e errado na outra.
Corrija e confira de novo
Se o erro veio do Ajustar à página ou do modo sem margens, corrija a configuração e reimprima a folha de calibração. Essa é a solução certa, e normalmente ela traz você para dentro de um milímetro.
Se a configuração já estava correta e a impressão continua fora — algumas impressoras estão mesmo, por alguns décimos de por cento —, compense na tela. Divida a dimensão desejada pelo fator de escala:
tamanho corrigido = tamanho pretendido / fator de escalaUm gabarito que deveria ter 500 mm, imprimindo a 0.965, entra como 500 / 0.965 = 518.1 mm. Imprima a folha de calibração de novo e confirme. Duas rodadas normalmente bastam; se depois de três você ainda estiver correndo atrás, o culpado é uma configuração do driver que você ainda não achou, não o número que está digitando.
Uma última coisa: em uma impressora a laser, deixe a folha esfriar alguns minutos antes de medir. O fusor expulsa a umidade do papel, então ele sai levemente menor e volta ao tamanho aos poucos, à medida que reabsorve a umidade do ambiente. É um efeito pequeno — mas o erro que você está procurando também é.
Passo 3 — Divida o gabarito inteiro em mosaico

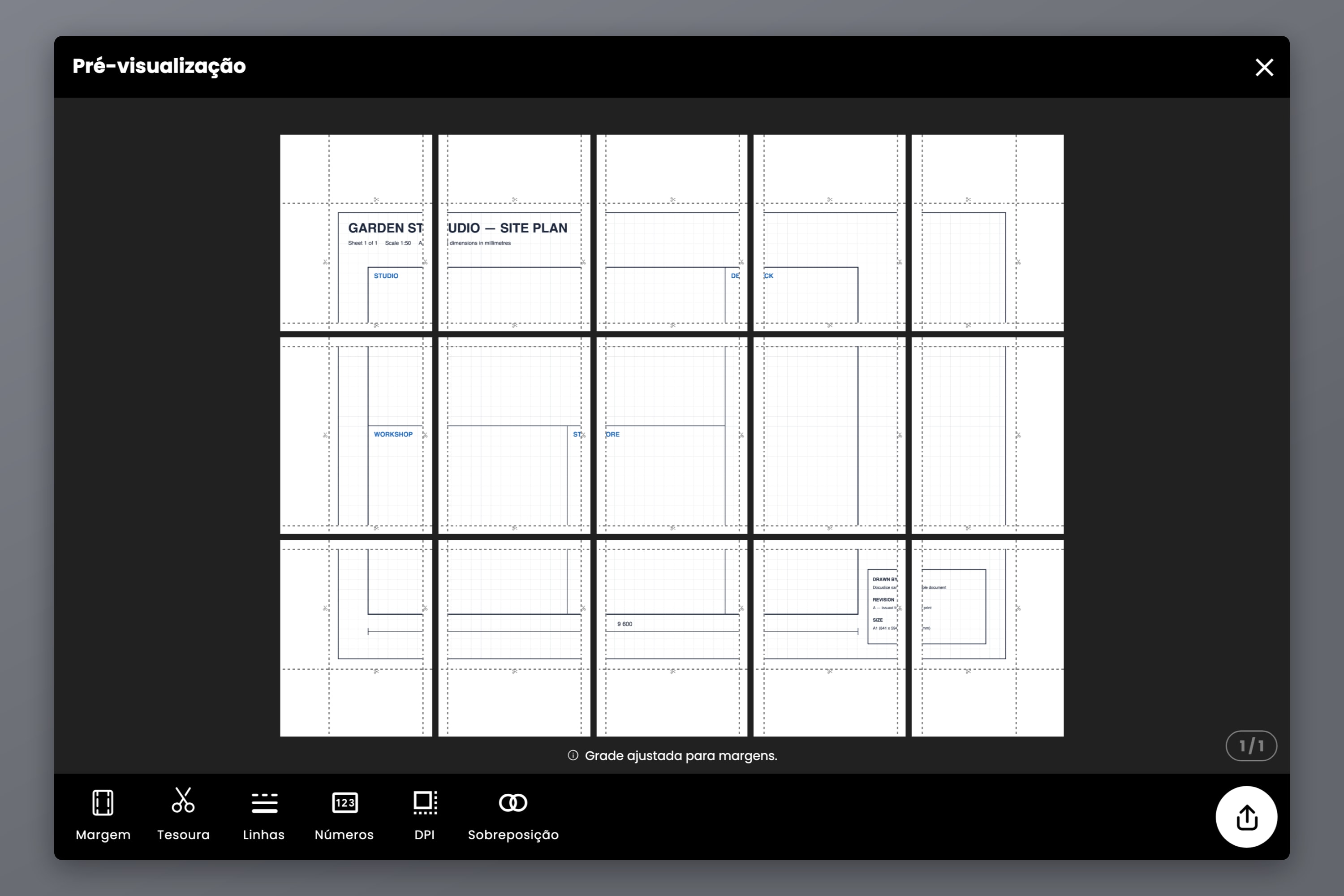

Com a escala comprovada, imprima o resto. Se o gabarito for maior que uma folha, o Docuslice o divide em quantas folhas o tamanho exigir, e três controles tornam a montagem suportável:

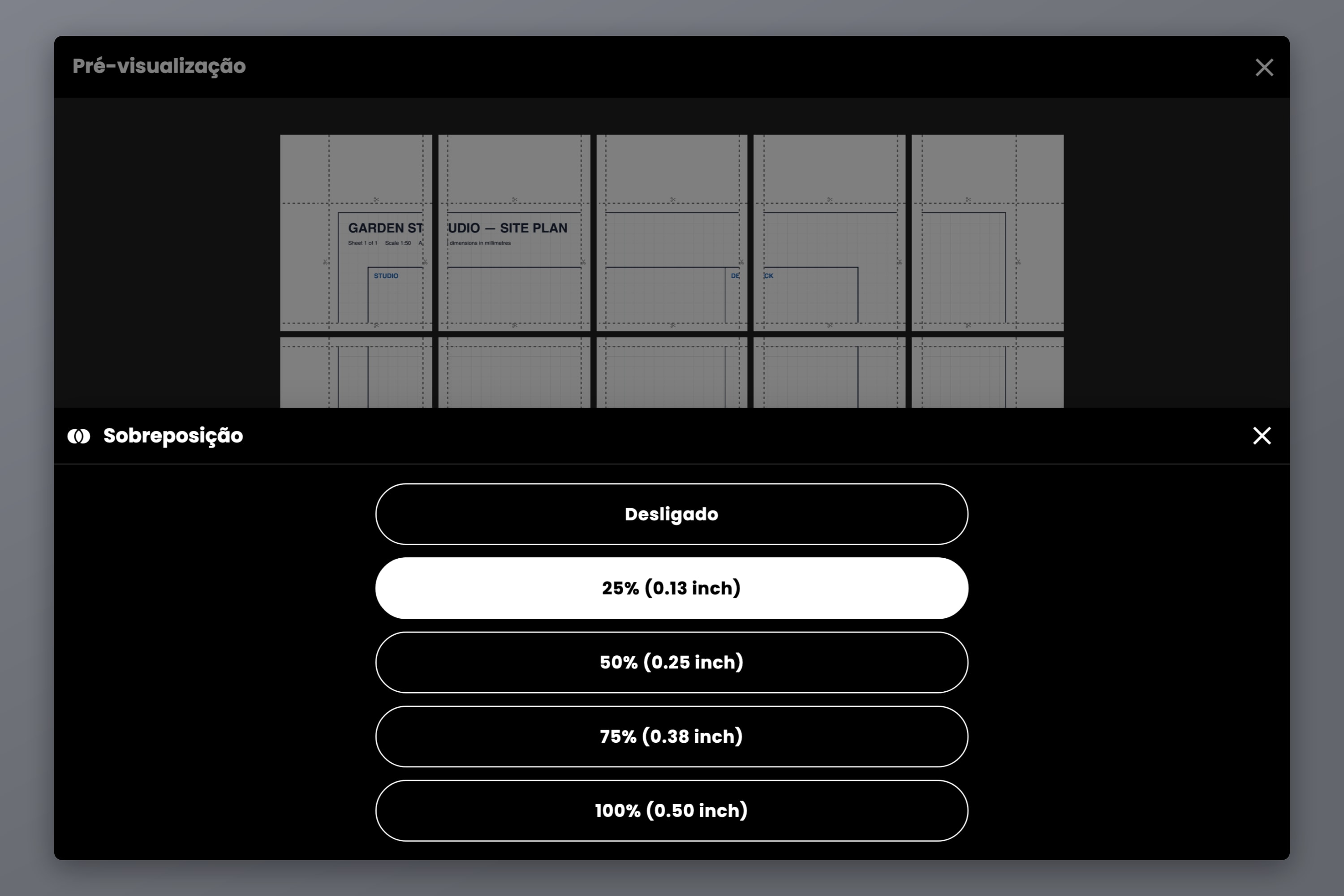

- Sobreposição — Desligado, 25%, 50%, 75% ou 100%. Para gabaritos, 25% costuma ser o ponto certo. Ela repete uma faixa da arte ao longo de cada emenda, então você alinha as folhas casando as próprias linhas em vez de encostar duas bordas cortadas. Alinhar por detalhe ganha de alinhar por borda sempre.
- Linhas de corte e marcas de tesoura — mostram exatamente onde aparar antes de colar. Apare em cima da linha e as folhas unidas permanecem em registro.
- Números de página — Coluna e linha, ou uma sequência simples. Em um gabarito de nove ou dezesseis folhas, isso transforma um quebra-cabeça em uma pilha ordenada.
Um juízo específico de gabaritos: olhe onde as emendas caem. Uma emenda sobre o centro de um furo, uma curva crítica ou uma borda de referência torna esse detalhe mais difícil de decalcar, porque a fita fica bem em cima dele. Empurre a arte na tela, ou mude a margem, e os limites dos blocos se mexem junto.
Se você quiser saber de antemão de quantas folhas um determinado tamanho vai precisar, a tabela de tamanhos de pôster lista todas as dimensões da série A e americanas com sua contagem de blocos. Assim que as folhas estiverem impressas, apare nas linhas de corte, alinhe pela sobreposição e cole com fita pelo verso da junção, para que a fita nunca fique entre o seu lápis e o papel.
Passo 4 — Configurações de exportação que preservam a precisão
A exportação é o último lugar onde a escala pode dar errado.
- Formato — exporte como PDF para imprimir. Um PDF carrega dimensões de página reais, e é isso que faz o "Tamanho real" da janela de impressão significar alguma coisa. Arquivos de imagem servem para compartilhar, mas dão menos com o que trabalhar à janela de impressão.
- Exportação de PDF vetorial (Pro) — se o gabarito nasceu como um PDF vetorial saído do CAD, isso o mantém vetorial até a impressora, então as linhas ficam exatas e finas como fio de cabelo em vez de serem rasterizadas em pixels.
- DPI de exportação — Padrão (160), Alta (300) ou Máx (600), com Alta e Máx nos planos Pro e Pro+. Uma linha a 160 DPI tem cerca de 0.16 mm de granularidade de pixel, o que basta para deixar um risco de faca ambíguo, então gabaritos rasterizados com detalhes finos se beneficiam das configurações mais altas. O DPI muda o detalhe dentro de cada página, nunca o tamanho físico.
- Margem — defina-a de acordo com o que a sua impressora realmente alcança. Empurre a arte para dentro da borda não imprimível e o driver pode redimensionar a página silenciosamente para salvá-la, desfazendo tudo o que você fez no passo 2.
Ao imprimir o arquivo exportado, use as mesmas configurações que você validou: escala em 100%, Ajustar à página desligado, sem margens desligado, papel correto. A folha de calibração só comprova a configuração que você testou.
Se o seu gabarito é um molde de roupa em vez de um de oficina, a mecânica é idêntica, mas as verificações não são — os PDFs de molde vêm com o próprio quadrado de teste e as margens de costura se comportam de forma diferente ao atravessar uma junção. Esse caso tem seu próprio passo a passo: como imprimir um molde de costura em tamanho real.
Perguntas frequentes
Imprima uma folha, meça nela uma referência conhecida com uma régua de aço e divida o medido pelo pretendido. Um fator de escala de 1.000 está correto; qualquer outro valor é um erro que você pode expressar em porcentagem e corrigir.
Quase sempre é o Ajustar à página ou o Reduzir páginas grandes demais, que a maioria dos drivers e leitores de PDF ativa por padrão. Eles reduzem a página para que nada caia na borda não imprimível, geralmente parando entre 94% e 97%. O modo sem margens faz o contrário e amplia. Desligue os dois e defina a escala em 100%.
Dá — é exatamente para isso que serve o mosaico. Defina o tamanho verdadeiro no modo de tamanho, escolha seu papel, e o gabarito é dividido em quantas folhas forem necessárias. A escala continua 1:1 em cada folha; só o papel é dividido.
Não. Qualquer impressora a jato de tinta ou a laser que possa ser ajustada em escala de 100% dá conta. A precisão vem das configurações e da conferência de calibração, não do hardware.
Ele deixa as linhas mais nítidas, não as dimensões mais corretas. A precisão física vem do modo de tamanho e da configuração de escala da impressora; o DPI decide com que finura as linhas são desenhadas dentro de cada página.
Escalas diferentes nos dois eixos costumam apontar para a alimentação do papel, e não para uma configuração, já que o carro e a alimentação são movidos por mecanismos separados. Verifique o driver primeiro e depois compense por eixo, digitando largura e altura corrigidas separadamente no modo de tamanho.
Baixe o Docuslice
Meça uma vez no papel e o seu próximo corte vai encaixar de primeira.
