Cara Mencetak Templat Saiz Sebenar pada Skala 1:1 dengan Pencetak Biasa

Anda mencetak templat itu, melekatkannya pada bahan kerja, menggerudi lubangnya, dan kini perkakasannya tidak muat. Atau anda menyurih garis luarnya pada kulit dan hasil siapnya keluar beberapa milimeter lebih kecil pada setiap arah.

Tiada apa yang salah dengan kerja anda. Cetakan itu yang salah saiz.

Untuk poster, beberapa peratus tidak menjadi hal — tiada sesiapa mengukur poster. Untuk templat kerja kayu, corak kulit, susun atur CNC atau laser, atau panduan menggerudi, beberapa peratus ialah beza antara bahagian yang muat dan kayu api. Catatan ini tentang menghasilkan templat bercetak pada 1:1 yang sebenar, dan tentang membuktikannya sebelum anda mengorbankan bahan dan satu petang untuknya.

Ringkasnya: jangan sekali-kali percayakan kotak dialog cetak. Cetak sehelai penentukuran, ukur ia dengan pembaris keluli, dan barulah cetak selebihnya.

Langkah 1 — Tetapkan Dimensi Sebenar Templat, Bukan Saiz Kertas#

Inilah anjakan pemikiran yang membetulkan kebanyakan masalah 1:1.

Hampir semua orang bermula dengan bertanya “ini di atas kertas apa?”. Soalan yang benar-benar penting ialah soalan yang lain: sebesar mana benda itu di dunia sebenar? Muka laci itu 420 mm lebar. Corak sarung pisau itu 8.75 in tinggi. Itulah nombor yang mesti betul. Kertas cuma apa yang kebetulan berada di bawahnya.

Dalam Docuslice, itulah tujuan mod saiz. Daripada menerangkan susun atur sebagai baris dan lajur halaman, anda menaip saiz siap karya itu dan biarkan aplikasi mengira berapa banyak helaian yang diperlukan.

1. Mulakan satu projek dan import templat anda — PDF yang dieksport daripada CAD, imbasan corak kertas, atau imej.

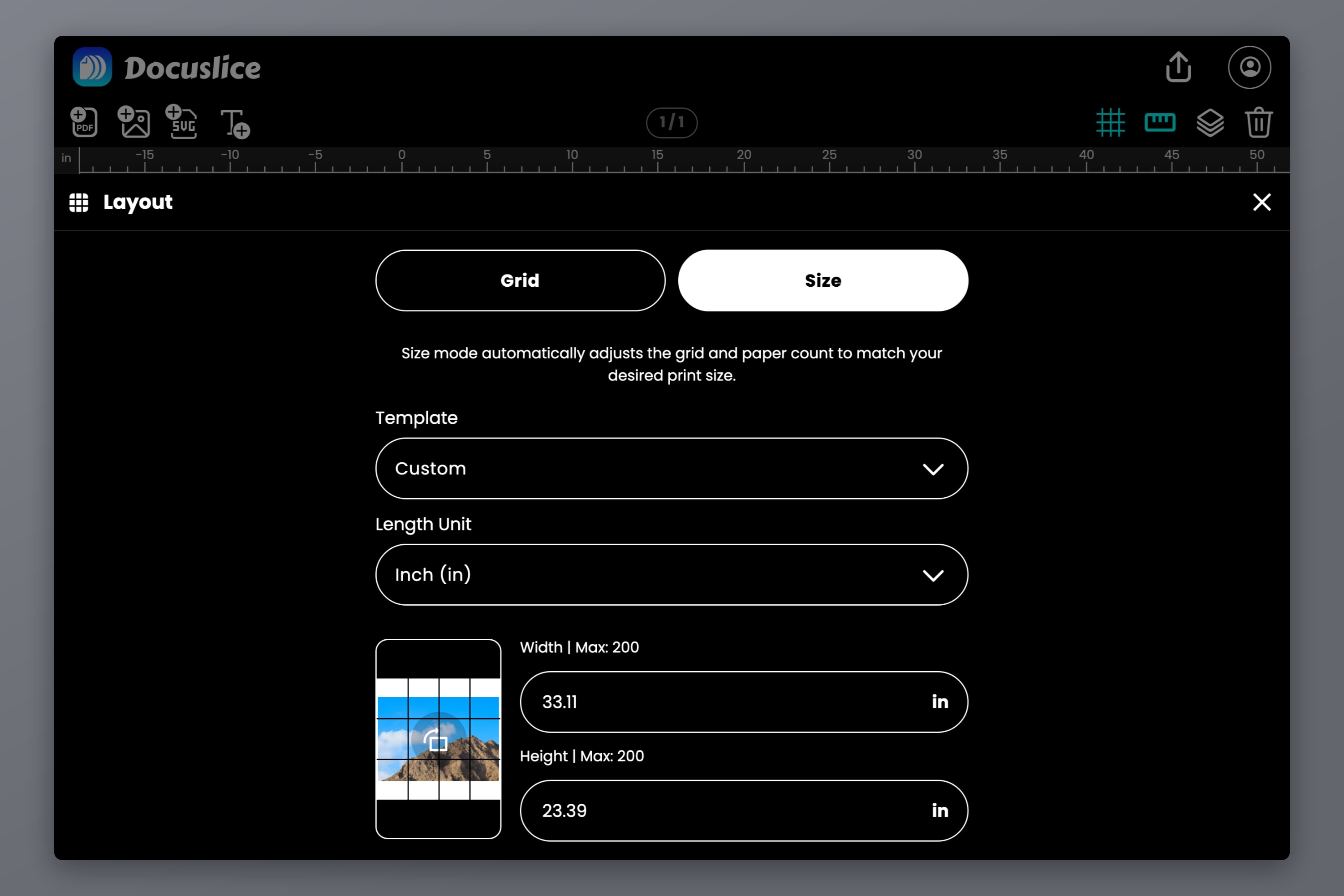

2. Tukar Susun Atur daripada mod Grid kepada mod Saiz.

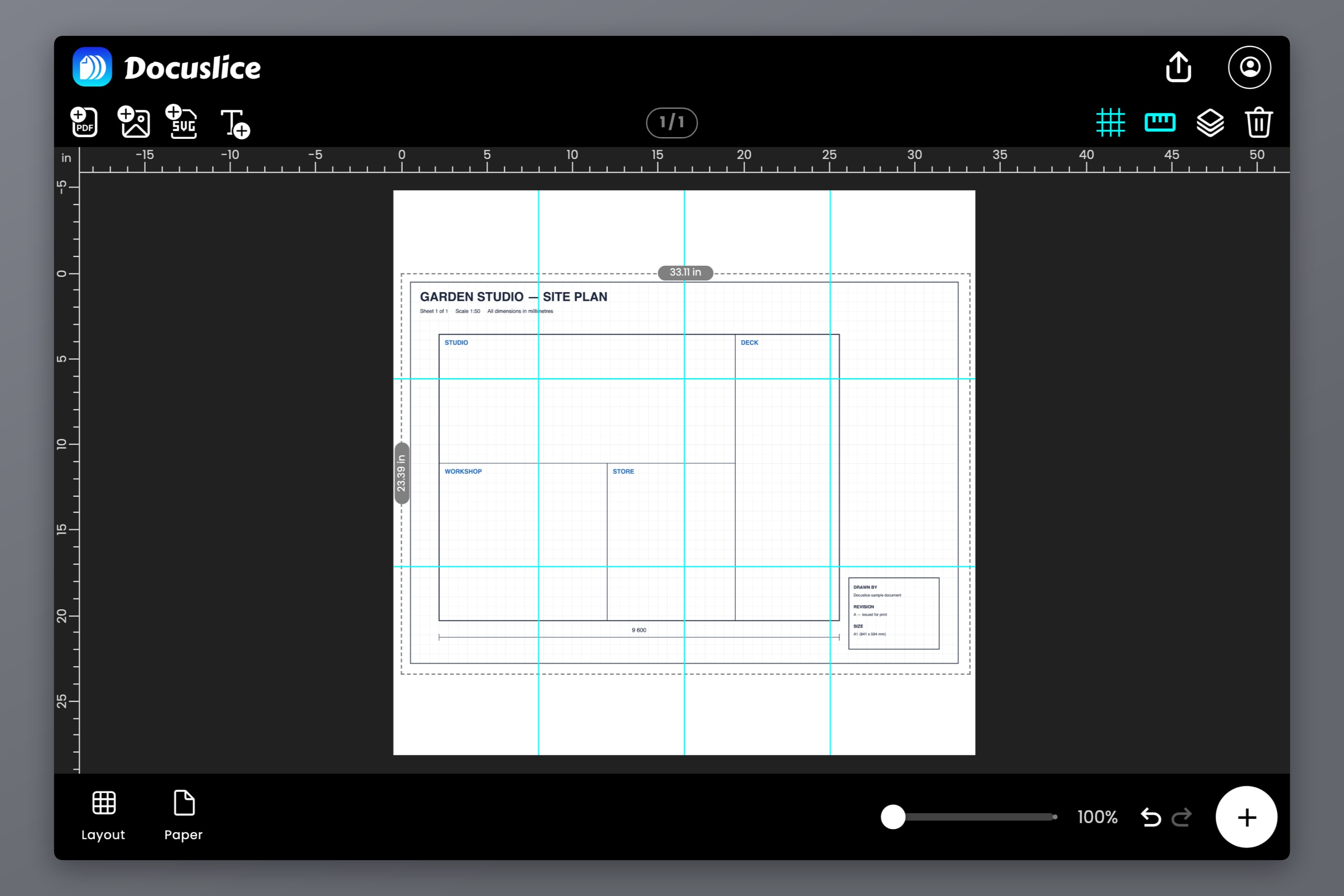

3. Masukkan lebar dan tinggi sebenar templat itu.

Jika fail itu dieksport pada saiz sebenar daripada CAD, masukkan saiz tepat itu dan geometrinya bertahan dari hujung ke hujung. Jika ia imbasan corak kertas asal, masukkan dimensi yang anda ukur pada corak asal itu dengan pembaris — satu tepi yang diketahui sudah memadai, kerana menetapkan lebar pada nisbah bidang yang betul turut menetapkan tingginya.

Pemilih saiz kertas dan orientasi ialah keputusan berasingan, dibuat selepas itu. Pilih apa sahaja yang dimuatkan dalam pencetak anda — A4, Letter, Legal, A3 — dan bilangan helaian akan dikemas kini sewajarnya. Tukar fikiran tentang kertas kemudian, templat itu kekal saiz yang sama; hanya bilangan helaian yang berubah. Pemisahan itulah intinya: reka bentuk memiliki dimensinya sendiri, kertas tidak punya suara. Untuk lawatan penuh mod saiz, lihat mencetak imej pada saiz tertentu.

Bekerja dalam unit yang digunakan lukisan anda#

Penukaran unit ialah punca ralat yang senyap. Lukisan yang berdimensi dalam inci, ditukar kepada milimeter secara manual dan dibundarkan di suatu tempat sepanjang jalan, tidak akan bersaiz sama seperti yang anda mulakan.

Docuslice menerima milimeter, sentimeter, meter, inci atau kaki, jadi tukar unitnya supaya sepadan dengan lukisan sumber anda dan taip nombor itu terus. Tiada pengiraan, tiada apa untuk disalahkan.

Inci pecahan berbaloi disebut sedikit. Jika pelan itu menyatakan 15 3/8 in, itu bermakna 15.375 in — jangan bundarkannya kepada 15.4. Itu suku milimeter, yang kedengaran seperti tiada apa-apa, cuma ralat kerja sendi yang bertimbun tidak saling membatalkan.

Langkah 2 — Helaian Penentukuran#

Inilah ritualnya. Ia berharga sehelai kertas dan dua minit, dan itulah satu-satunya benda yang menghalang anda daripada templat yang menipu anda.

Cetak satu helaian, bukan kesemuanya#

Sediakan kerja itu, kemudian cetak halaman pertama sahaja — setiap kotak dialog cetak membolehkan anda menyatakan julat halaman. Sebelum anda menghantarnya:

• Tetapkan skala pencetak kepada 100% atau Actual size.
• Matikan Fit to Page, Shrink to fit dan Scale to fit printable area. Kesemuanya. Inilah punca tunggal yang paling biasa bagi cetakan yang salah skala.
• Matikan pencetakan borderless atau edge to edge.
• Pastikan saiz kertas dalam pemacu sepadan dengan saiz kertas yang anda pilih dalam Docuslice.

Ukur dengan pembaris keluli, bukan pita pengukur#

Pita pengukur ialah alat yang salah. Cangkuk di hujungnya sengaja dibuat longgar — ia terapung sebanyak ketebalan cangkuk itu supaya pita membaca dengan betul bagi ukuran dalam dan luar — dan bilahnya melengkung, jadi ia tidak pernah duduk rata di atas kertas. Kedua-duanya tidak menjadi hal pada dinding kerangka; kedua-duanya menjadi hal apabila anda memburu ralat 1%.

Guna pembaris keluli, skala jurumesin atau angkup. Letakkannya rata, jajarkan tanda sifar dengan permulaan ciri itu, dan bacanya di bawah cahaya yang baik.

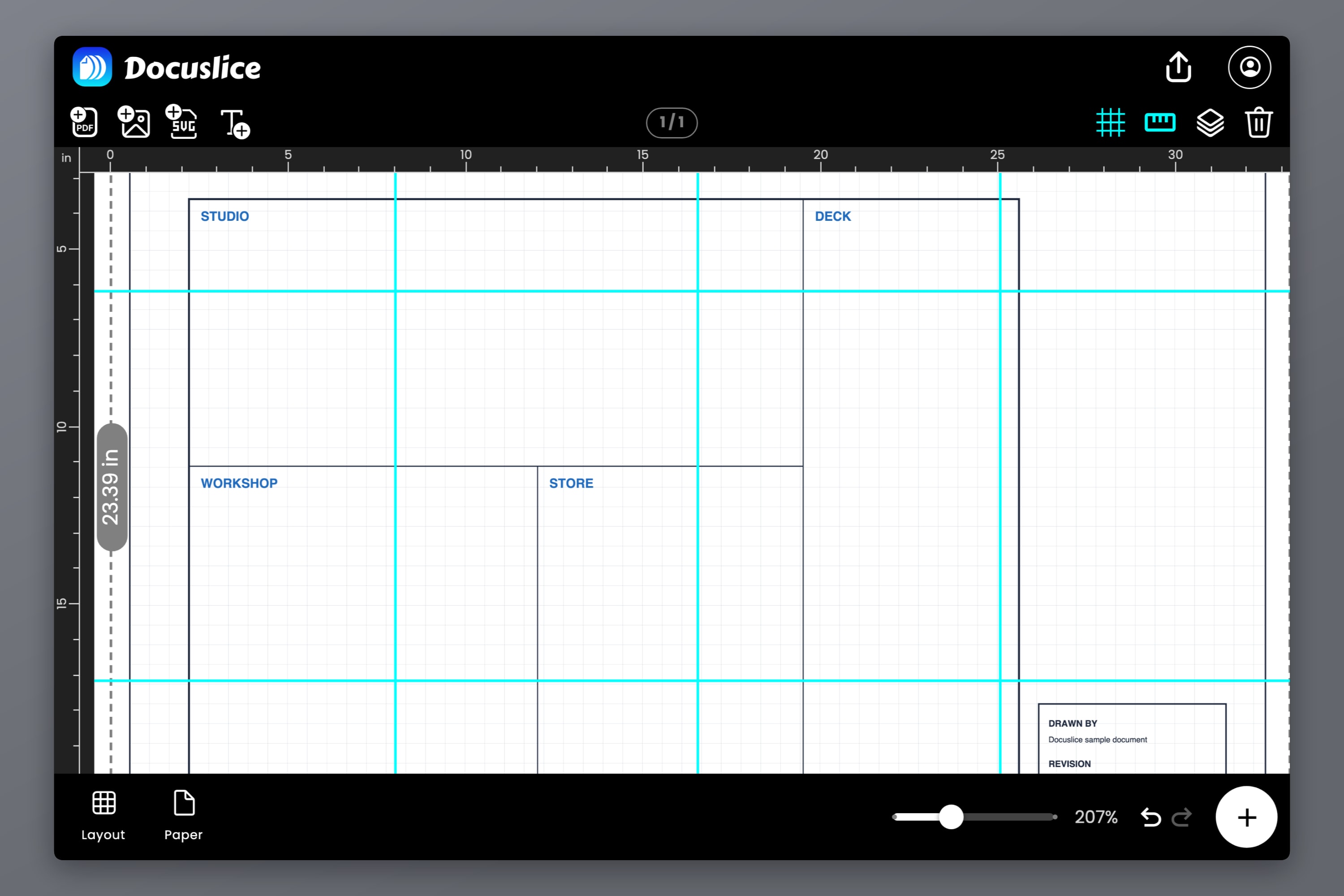

Ukur dimensi terpanjang yang diketahui pada helaian itu, bukan yang pendek dan mudah. Ralat 1% pada rujukan 20 mm ialah 0.2 mm, yang anda tidak akan nampak langsung; pada 250 mm ia menjadi 2.5 mm, yang jelas kelihatan. Jika templat anda ada petak penentukuran atau bar skala, gunakannya. Jika tiada, tambah sendiri segi empat tepat bersaiz diketahui pada kanvas — pembaris dan panduan dalam editor memudahkan anda meletakkannya dengan tepat.

Tukarkan perbezaan itu kepada peratusan#

Jangan agak-agak. Buat pengiraannya:

faktor skala = panjang diukur / panjang dihajati
ralat %      = (faktor skala - 1) x 100

Anda meminta rujukan 200 mm dan mengukur 193 mm. Itu 193 / 200 = 0.965, jadi anda mencetak pada 96.5%, ralat sebanyak -3.5%. Pada templat 600 mm, itu ralat terkumpul sebanyak 21 mm.

Ukur kedua-dua paksi semasa anda di situ. Sesetengah pencetak menskala sedikit berbeza mengikut arah suapan kertas berbanding merentasi pengusung, dan itu menampakkan diri sebagai templat yang betul pada satu arah dan salah pada arah yang satu lagi.

Betulkan dan semak semula#

Jika ralat itu datang daripada Fit to Page atau mod borderless, betulkan tetapan itu dan cetak semula helaian penentukuran. Itulah pembetulan yang betul, dan ia biasanya membawa anda ke dalam lingkungan satu milimeter.

Jika tetapannya memang sudah betul dan cetakan masih tersasar — sesetengah pencetak memang begitu, sebanyak beberapa persepuluh peratus — imbangi pada kanvas sebaliknya. Bahagikan dimensi sasaran dengan faktor skala:

saiz dibetulkan = saiz dihajati / faktor skala

Templat yang sepatutnya 500 mm, tetapi tercetak pada 0.965, dimasukkan sebagai 500 / 0.965 = 518.1 mm. Cetak helaian penentukuran sekali lagi dan sahkan. Dua pusingan biasanya memadai; jika anda masih mengejarnya selepas tiga, puncanya ialah tetapan pemacu yang belum anda temui, bukan nombor yang anda taip.

Satu perkara terakhir: pada pencetak laser, biarkan helaian itu sejuk beberapa minit sebelum mengukur. Pemaut memandu lembapan keluar daripada kertas, jadi ia keluar sedikit lebih kecil dan merangkak kembali sambil menyerap semula kelembapan bilik. Kesan yang kecil — tetapi begitu jugalah ralat yang anda cari.

Langkah 3 — Jubinkan Templat Penuh#

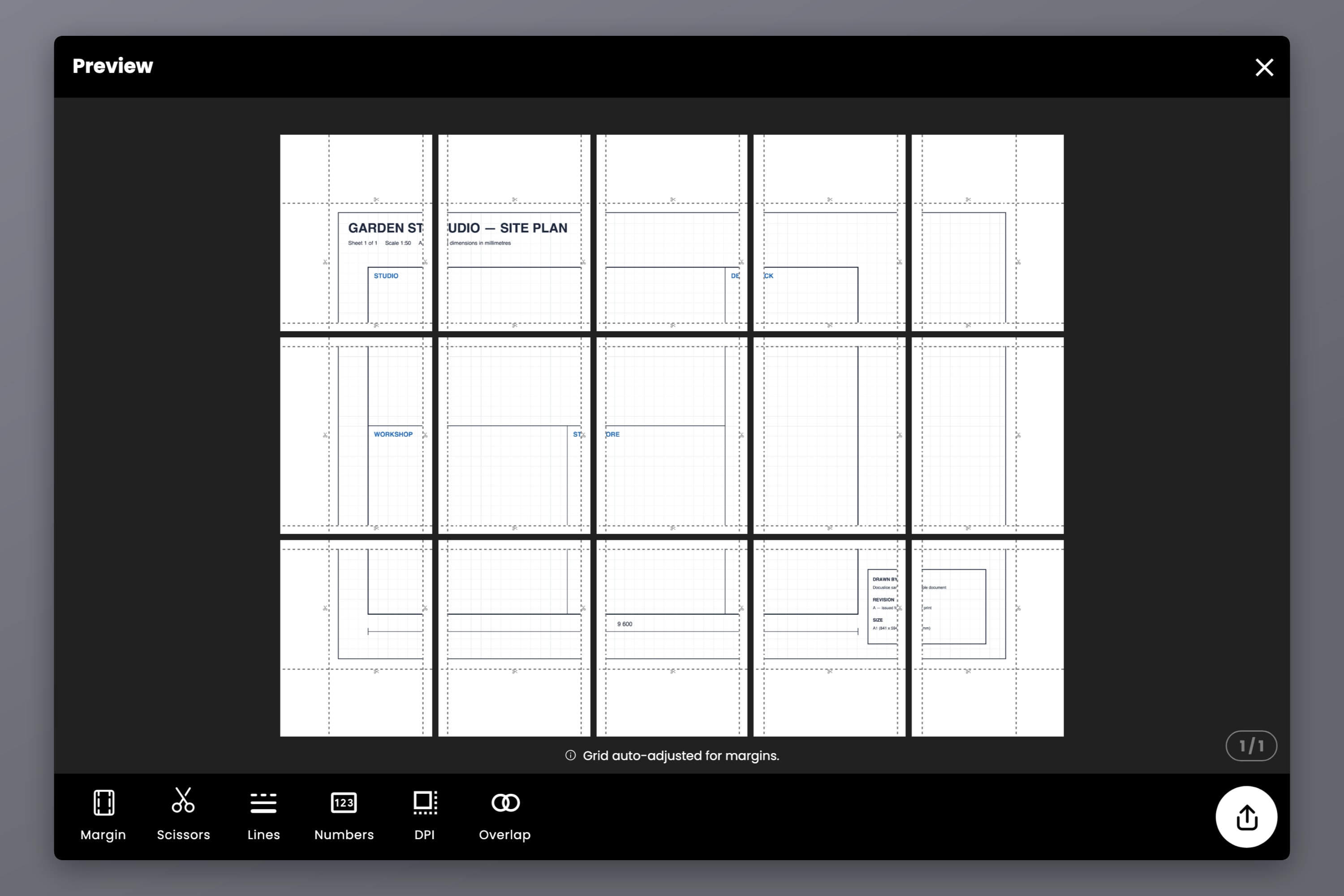

Setelah skalanya terbukti, cetak selebihnya. Jika templat itu lebih besar daripada satu helaian, Docuslice membahagikannya merentasi seberapa banyak helaian yang diperlukan oleh saiz itu, dan tiga kawalan menjadikan pemasangannya boleh dilalui:

• Tindihan — Matikan, 25%, 50%, 75% atau 100%. Untuk templat, 25% biasanya titik terbaik. Ia mengulang sejalur karya di sepanjang setiap keliman, jadi anda menjajarkan helaian dengan memadankan garisan itu sendiri dan bukannya merapatkan dua tepi potong. Penjajaran mengikut ciri sentiasa mengalahkan penjajaran mengikut tepi.
• Garis potong dan tanda gunting — menunjukkan dengan tepat tempat untuk memangkas sebelum melekat. Potong pada garisan itu dan helaian yang bercantum kekal sedaftar.
• Nombor halaman — Lajur & Baris, atau urutan biasa. Pada templat sembilan atau enam belas helaian, ini menukar permainan teka-teki menjadi longgokan yang tersusun.

Satu pertimbangan khusus templat: lihat di mana keliman itu jatuh. Keliman merentasi pusat lubang, lengkung kritikal atau tepi rujukan menjadikan ciri itu lebih sukar disurih, kerana pelekat duduk betul-betul di atasnya. Alihkan karya pada kanvas, atau ubah margin, dan sempadan jubin akan bergerak sekali.

Jika anda mahu tahu terlebih dahulu berapa banyak helaian yang diperlukan oleh sesuatu saiz, carta saiz poster menyenaraikan setiap dimensi siri A dan AS berserta bilangan jubinnya. Setelah helaian dicetak, pangkas pada garis potong, jajarkan pada tindihan, dan lekatkan pelekat pada belakang sambungan supaya pelekat itu tidak pernah berada antara pensel anda dan kertas.

Langkah 4 — Tetapan Eksport yang Mengekalkan Ketepatan#

Eksport ialah tempat terakhir skala boleh menjadi salah.

• Format — eksport sebagai PDF untuk dicetak. PDF membawa dimensi halaman yang sebenar, dan itulah yang menjadikan “Actual size” dalam kotak dialog cetak bermakna. Fail imej memadai untuk dikongsi tetapi memberi kotak dialog itu kurang bahan untuk digunakan.
• Eksport PDF vektor (Pro) — jika templat itu bermula sebagai PDF vektor daripada CAD, ini mengekalkannya sebagai vektor sepanjang jalan hingga ke pencetak, jadi garisan kekal tepat dan setajam rambut dan bukannya diraster semula menjadi piksel.
• DPI eksport — Standard (160), Tinggi (300) atau Maks (600), dengan Tinggi dan Maks pada pelan Pro dan Pro+. Garisan 160 DPI ialah kira-kira 0.16 mm butiran piksel, yang cukup untuk menjadikan garis pisau kabur, jadi templat raster dengan perincian halus mendapat manfaat daripada tetapan yang lebih tinggi. DPI mengubah perincian di dalam setiap halaman, tidak pernah saiz fizikalnya.
• Margin — tetapkannya supaya sepadan dengan apa yang pencetak anda benar-benar boleh capai. Tolak karya ke dalam sempadan yang tidak boleh dicetak, dan pemacu mungkin senyap-senyap menskala halaman untuk menyelamatkannya, membatalkan segala yang anda lakukan dalam langkah 2.

Apabila anda mencetak fail yang dieksport itu, gunakan tetapan yang sama yang telah anda sahkan: skala 100%, Fit to Page dimatikan, borderless dimatikan, kertas yang betul. Helaian penentukuran hanya membuktikan persediaan yang anda uji.

Jika templat anda ialah corak pakaian dan bukan corak bengkel, mekanismenya sama tetapi semakannya tidak — PDF corak datang dengan petak ujiannya sendiri dan elaun kelim berkelakuan berbeza merentasi sesuatu sambungan. Kes itu ada panduannya sendiri: cara mencetak corak jahitan pada saiz penuh.
